Гусеничный плавающий вездеход ЧЕТРА V20 (ТМ-120)
предназначен для использования в качестве транспортного средства для перевозки людей, грузов, а при монтаже различных модулей и агрегатов машиной специального назначения.
Машина предназначена для эксплуатации в районах с уме- ренно-холодным климатом при температуре окружающего воздуха от-40°С до +40°С.
В условиях пересеченной местности с уклонами и подъемами в сухое время года до 30°, зимой и на сырых грунтах до 15°, при осадках в виде дождя, снега и града, а также обледенении, при преодолении водных преград по стоячей воде.
ЖИЛОЙ МОДУЛЬ
климатических условиях при температурах окружающего воздуха от -40°С до +40°С.
климатических условиях при температурах окружающего воздуха от -40°С до +40°С.
Транспортировка модуля производится в кузове, что обеспечивает возможность его эксплуатации в труднопроходимых местах (глубокий снег, болота, наличие водных преград). Максимальная скорость гусеничного плавающего вездехода с жилым модулем - 50 км/ч.
Комплектация модуля производится в соответствии с требованиями заказчика
Комплектация:
система отопления |
состоит из двух независимых контуров: автономный контур -тепловентилятор с устройством автоматического поддержания заданной температуры марки ВЕБАСТО; зависимый контур - от системы охлаждения транспортной машины |
система вентиляции |
вентиляционный люк с защитной сеткой от насекомых; открывающиеся окна с защитной сеткой от насекомых по обеим сторонам жилого модуля |
электрооборудование |
от бортовой сети с номинальным рабочим напряжением 24 В; от внешнего источника переменного напряжения 220 В (выносной дизель- генератор импортного производства), перевозимого в моторно-трансмиссионном отделении |
внутреннее оборудование |
4 спальных места размером не менее 600x1950 мм каждое; стол; шкаф для одежды; багажные полки и отсеки; умывальник - мойка для посуды; емкость для воды объемом 10 л; место для установки телевизора (диагональ экрана 14-17 дюймов); футляр для аптечки с возможностью легкого доступа к ней; огнетушитель емкостью 2 л; автомобильный холодильник; дверь, запирающаяся на ключ, с фиксатором для ее удержания в крайнем открытом и закрытом положениях; аварийный люк по ГОСТ 12.2.120-88; переговорное устройство с кабиной водителя; окна со светозащитными шторками; места под установку антенны и радиоприемника (автомагнитолы); лестница, вмонтированная в борт грузовой платформы, для обеспечения самостоятельной посадки (высадки) пассажиров с поверхности земли в модуль; внутренне
|
КОМПОНЕНТЫ | КОМПЛЕКТАЦИЯ |
система отопления |
состоит из двух независимых контуров: автономный контур-тепловентилятор с устройством автоматического поддержания заданной температуры марки ВЕБАСТО; зависимый контур - от системы охлаждения транспортной машины (два тепловентилятора) |
внутреннее оборудование |
мойка с баком для воды 20 литров; полумягкими откидными сидениями с фиксаторами в сложенном состоянии (по боковым сторонам модуля + одно отдельное сидение); окнами с боковых сторон модуля; откидным столом с фиксаторами в сложенном состоянии; местами для багажа в верхней части модуля; огнетушителем порошковым V-5л; тремя розетками 24 В; переговорным устройством с кабиной ТМ-120; дополнительным освещением 24 В; дополнительной дверью с боковой стороны модуля; основной дверью с тыльной стороны модуля с фиксаторами в открытом положении; аптечкой; вешалками для одежды; двумя окнами с тыльной стороны модуля; лестницей для обеспечения самостоятельной посадки (высадки) рабочих с поверхности земли в модуль |
вес модуля | 1000 кг |
МОДУЛЬ-МАСТЕРСКАЯ
Модуль-мастерская предназначен для выполнения ремон- тно-восстановительных работ при помощи оборудования, которым оснащен модуль, в полевых условиях при температуре окружающего воздуха от -40 °С до +40 °С.
По желанию заказчика модуль-мастерская может быть доукомплектован дополнительным оборудованием в соответствии с техническим заданием заказчика. Модуль снаружи оборудован верхним люком, внутри - люками для обслуживания трансмиссии вездехода.
КОМПОНЕНТЫ | КОМПЛЕКТАЦИЯ |
система отопления | состоит из двух независимых контуров: автономный контур-тепловентилятор с устройством автоматического поддержания заданной температуры марки ВЕБАСТО; зависимый контур - от системы охлаждения транспортной машины (два тепловентилятора) |
внутреннее оборудование |
слесарный верстак с тисками; ящики для оборудования и инструмента (суммарный объем 0.2 м3); переносная дизельная электростанция (220 В, 2 кВт); печь для сушки электродов; светильники наружного освещения с кабелями для их подключения; кабели сварочные; баллоны для кислорода и пропан бутана; редукторы кислородный и пропановый; комплект электрогазосварщика; шланги кислородный и пропановый; 2 сиденья (одно выносное); умывальник с емкостью для воды; огнетушитель
|
Гусеницы ТМ-120
В настоящее время ТМ-120 оснащается оригинальными гусеницами, имеющими несколько вариантов исполнения.
стандартная гусеница ТМ-120-35-сб101 |
с резинометаллическими шарнирами (РМШ), резинотканевой лентой и металлическими уширителями. Обеспечивает среднее удельное давление на грунт 0,2 кг/смг |
гусеница ТМ-120-35-сб115 |
с РМШ и укороченными уширителями. Используется при движении по твердым грунтам, устройстве зимних дорог. Обеспечивает среднее удельное давление на грунт 0,3 кг/смг |
гусеничная лента ТМ-120-35-сб120 |
с РМШ и резинотканевыми уширителями. Обладает повышенным коэффициентом сцепления с грунтом, что повышает тяговые свойства машины на грунтах с низкой несущей способностью. Обеспечивает среднее удельное давление на грунт 0,2 кг/смг |
МОДУЛЬ ДЛЯ ИССЛЕДОВАНИЯ СКВАЖИН
Модуль для исследования скважин
Предназначен для эксплуатации в различных климатических условиях при температурах окружающей среды от -40 до +40°С. Модуль устанавливается в кузове ТМ-120, что обеспечивает возможность его использования в труднопроходимых местах (глубокий снег, болота, наличие водных преград).
Комплектация отсеков

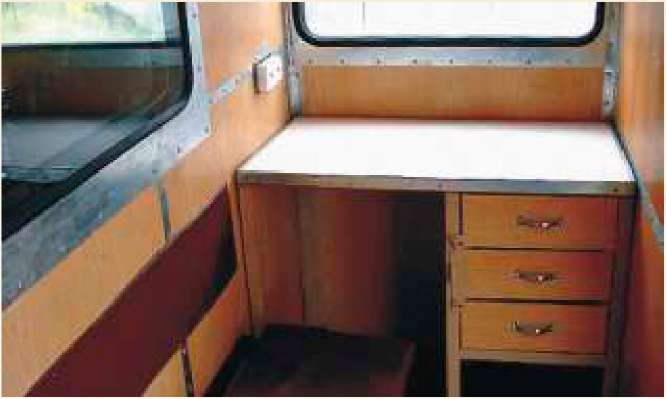

Лабораторный отсек:
мойка с баком для воды 20-30 литров; откидные сиденья на 3-х человек и откидной стол; стол-тумба с фиксирующими выдвижными ящиками; шкаф для одежды; аптечка;
бортовая сеть 24 В; три розетки 24 В; огнетушитель порошковый.
Лебедочный отсек
лебедка гидромеханическая со съемным барабаном для проволоки или троса диаметром до 4-х мм и глубиной обслуживания до 5000 м с приводом от вала отбора мощности (гидравлический привод находится внутри отапливаемого модуля, что исключает его замерзание при низких температурах); пульт управления; стул оператора;
кассета со сменным барабаном (в комплекте поставки);
бортовая сеть 24 В;
окна по бортам для естественного освещения;
огнетушитель порошковый.
Модуль снаружи оснащен:
верхним люком для аварийной эвакуации и замены барабана;
монтажными креплениями сверху-4 шт. (для подъема и снятия);
креплениями для лубрикатора (труба длиной 2000 мм, диаметр 100-150 мм (хомут)).
устройством для крепления скважинных приборов (4 трубы по 2000 мм, диаметр 40-50 мм (хомут)).
Параметры |
Значение |
тип |
гусеничная, плавающая |
эксплуатационная масса, кг |
9800+2% |
грузоподъемность с сохранением плавучести, кг |
2000 |
вместимость кабины, чел. |
7 |
спальных мест |
3 |
габаритные размеры, мм |
длина: 6645; ширина: 3100; высота по воздухозаборнику отопителя: 3035 |
размеры грузовой платформы, мм |
2700x2700 |
среднее удельное давление на грунт, кгс/смг |
0,22 |
дорожный просвет, мм |
450 |
ширина гусеницы, мм |
800 |
максимальная скорость движения, км/ч |
по шоссе: 50; на плаву: 4-5 |
двигатель |
тип: ЯМЭ-236Б-2; мощность: 184(250) кВт (л.с.) |
трансмиссия |
гидромеханическая с электрогидравлическим включением передач |
запас хода, км |
400 |
